一、产品简介

钢丝绳是索道的“生命线”,始终潜伏着因强度损耗而发生断绳事故的危险,现行用眼睛看,用卡尺量的人工检测方法效率低,局限性大;传统的MRT由于技术局限,不能完成对钢丝绳的在线自动检测。

TCK.W独创的智慧检测专家系统,采用机器智能检测替代人工检测的创新设计,创造性的解决了钢丝绳在线自动检测的技术难题,不仅能够满足我国及欧美各国钢丝绳检测标准的技术要求,而且在许多方面比标准要求做的更好。

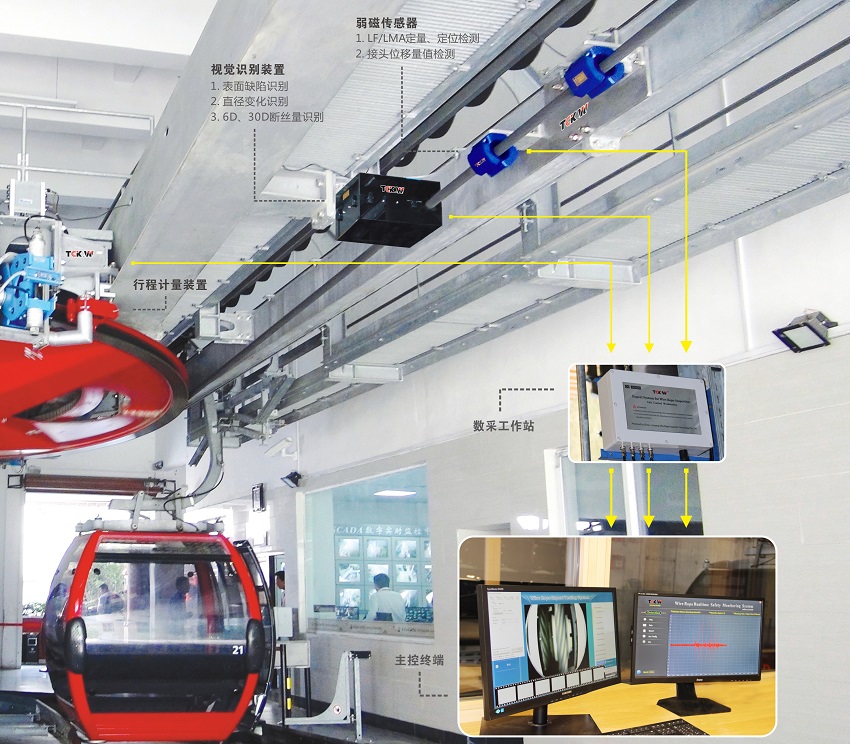

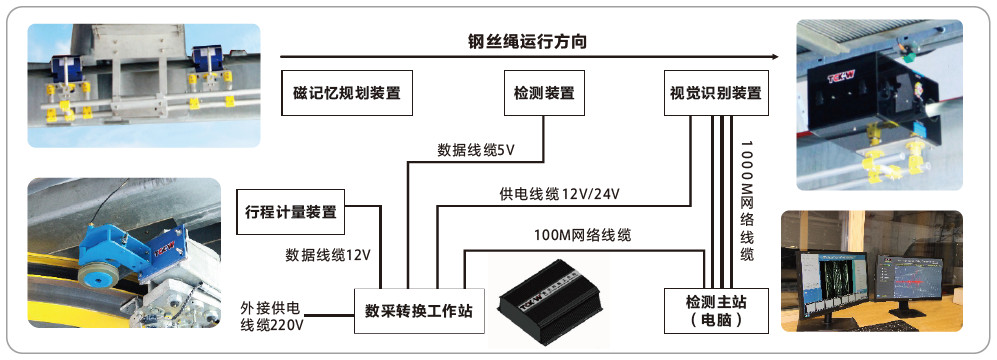

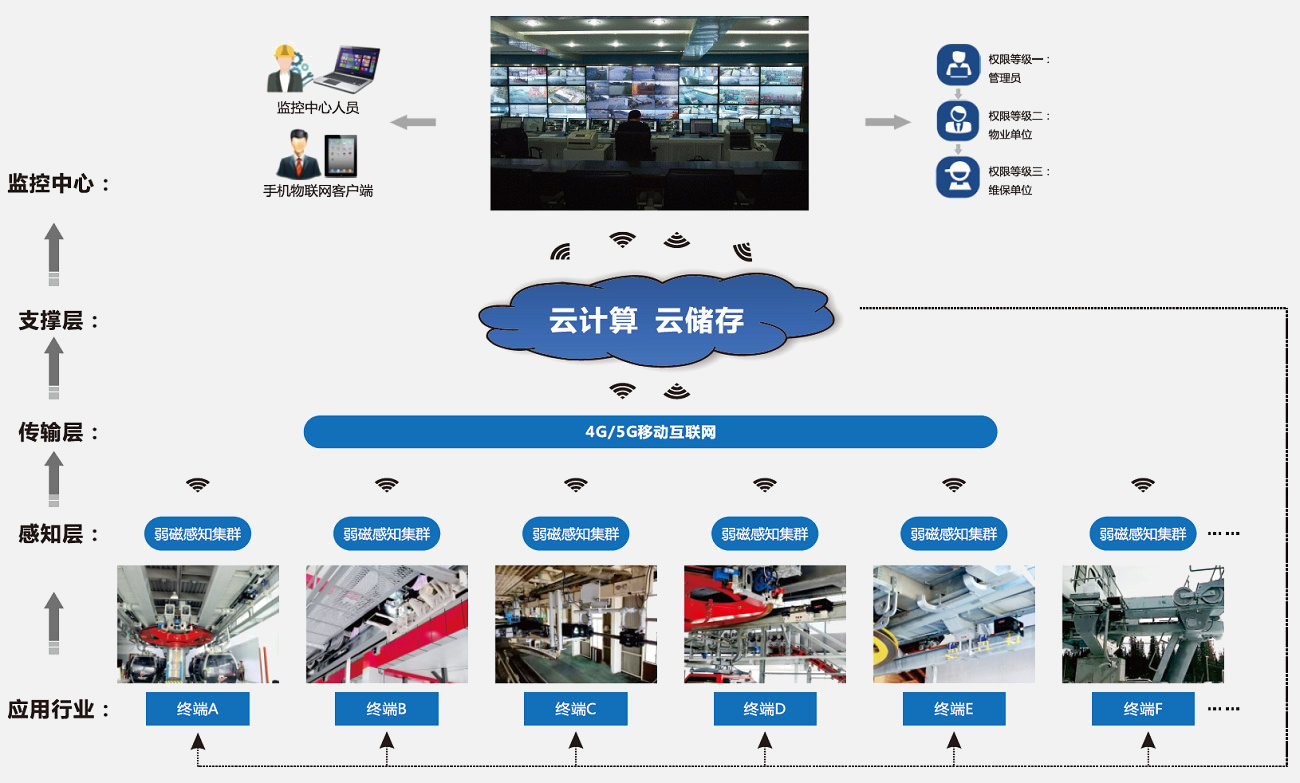

二、系统构成

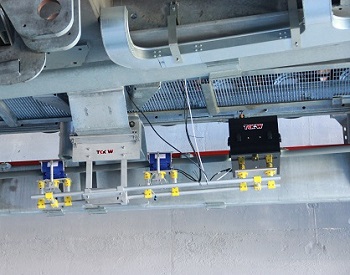

1、TCK.W模式组合检测安装

-在线定位安装,远程智能化无人值守运行模式;

-实现宽距非接触式检测,确保检测体运行安全可靠;

-在钢丝绳正常运行状态下可完成各种隐患的在线实时无损检测;

-弱磁传感器具有高灵敏,高稳定,高响应特性;

-适应室内、外全天候工作环境,防雨、防震、防油污功能设计;

-日常免维护。

2、TCK.W智能型数采转换装置

-智能型多信道信息双向自动交互模式;

-模块化多功能单元组合配置,便于升级更新;

-屏蔽式信息收转抗干扰保护设计。

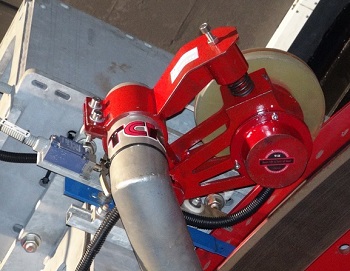

3、TCK.W行程计量装置

-采用高精度光电编码器,轻铝合金框架结构;

-防松动型式,自压紧式浮动悬臂支撑,摩擦轮安装多道防滑圈确保计程可靠;

-整合防抖动、脉冲整形等工业化设计,信号稳定,计程精度高。

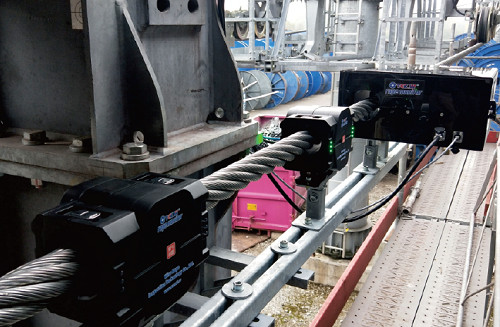

4、TCK.W弱磁检测装置

-高速运行的同时完成钢丝绳缺陷的测量、检查;

-通过算法抽取特征,准确识别钢丝绳的各种外部缺陷;

-准确分辨并统计钢丝绳表面6d/30d的断丝数量、测量钢丝绳接头变化和直径变化等;

-克服了人工检查效率低、准确性差的弊端。

5、TCK.W检测状态主动提示系统

-同步分级回应“黄色”危险或“红色”超限警示信息;

-损伤超限,红灯报警的同时可连锁系统实施安全处置;确保计程可靠;

-大功率现场声光显示配置。

-W短信安全提示功能装置(选配)

基于实时监测结果和历史统计数据,可在终端接口上显示报警信息并锁定,根据系统预先锁定,可将相应报警信息通过手机模块远程发送给管理人员。

6、TCK.W多通道终端主控装置

-多信道步进互换、同步收发高速率运行模式,有线/无线通信可选配置;

-专业主令程控软件驱动系统全功能运行,人工/自动可切换操作方式;

-简易的人机对话界面;

-具备与局域或公共网络兼容的设计预制,说明实现信息资源共享;

-实时收集分析处理钢丝绳全部检测数据信息,目标建文件式数据信息管理体制

-支持用户随时查阅,打印各类数据信息报表或结果报告。

现存的检测方法

独特优势:

1、钢丝绳全生命周期安全检测

2、高速运行的同步完成检测

3、机器智能识别替代人工检测

4、MRT、VI全息系统整合

5、互联网+设备远程诊断

三、规格参数

现存的检测方法 现存的检测方法 现存的检测方法

6d、30d断丝数量统计误差: < 1 *

钢丝绳径缩测量误差:±1% *

钢丝绳接头位移量变化误差:±1-5mm

钢丝绳捻距长度测量误差 <±1%

MRT损伤当量不确定度 <±1%

损伤检出率:

● 严重损伤:横截面积损失率达到报废上限80-100% ,实时检出率100%

● 较重损伤:横截面积损失率达到报废上限60-80% ,实时检出率100%

● 中度损伤:横截面积损失率达到报废上限40-60% ,实时检出率>99%

● 轻度损伤:横截面积损失率达到报废上限20-40% ,实时检出率>95%

● 轻度损伤:横截面积损失率达到报废上限 <20% ,实时检出率>90%

损伤检测重复率:

● 严重损伤:100%

● 较重损伤::100%

● 中度损伤%: >99%

● 轻度损伤%: >95%

● 轻度损伤%: >90%

损伤点定位准确率:≥99%

检测速度:0-3m/s ; 监测速度:0-15m/s

检测绳径范围:φ26~76mm

传感器工作灵敏度:≥1.5V/mT *

MRT最大采样速率:2048次/m

机器视觉采样频率: > 20次/s

系统工作电压:AC220V±10%\50Hz

系统额定功率:300W ;

钢丝绳震摆幅限值: <10mm

检测装置空间尺寸: <φ175mm x1200mm

工作环境温度:-20℃~55℃ ;湿度:≤95%RH

防尘防水等级达到:IP67

满足欧盟《索道指令》EN2000-9-EC 要求

满足欧盟《载人用索道装置的安全要求》EN12927(绳索) 要求

满足美国《铁磁性钢丝绳电磁检测方法》ASTM-E1571:2011 要求

满足中国《索道用钢丝绳检验和报废规范》GB/T 9075-2008 要求

满足国际标准《起重机钢丝绳检验和报废》ISO 4309:2004 要求

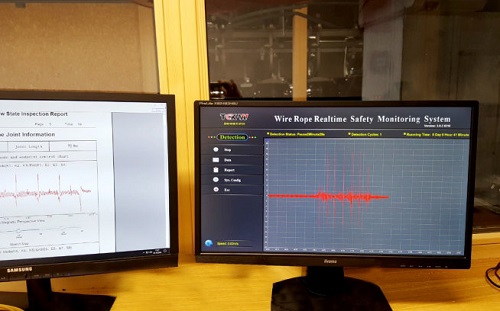

四、软件实时检测界面(包含MRT检测系统和VI视觉识别两个子系统)

MRT检测系统用于LF.LMA损伤的数据采集、数据终端处理、缺陷分析、监控报警、曲线显示、打印检测报告等功能。

VI识别系统用于图像采集、图像分析、直径计算损伤拍照、历史图像显示、查询等功能。

五、检测报告

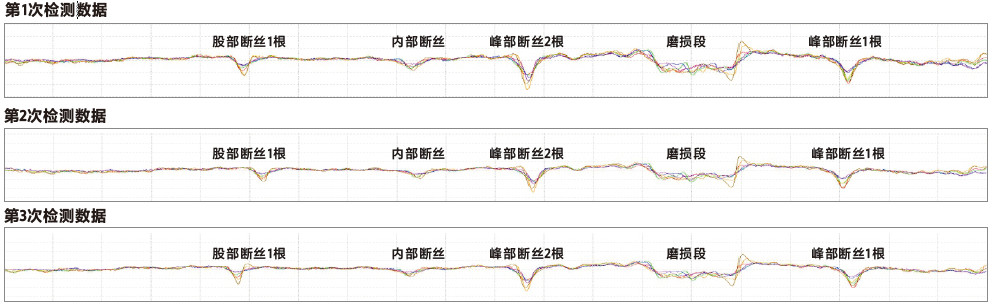

当前状态弱磁检测图示

  • 钢丝绳当前状态弱磁视图
  • 索道钢丝绳接头分析报告

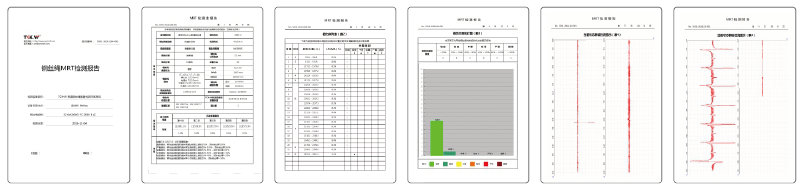

综合检测报告

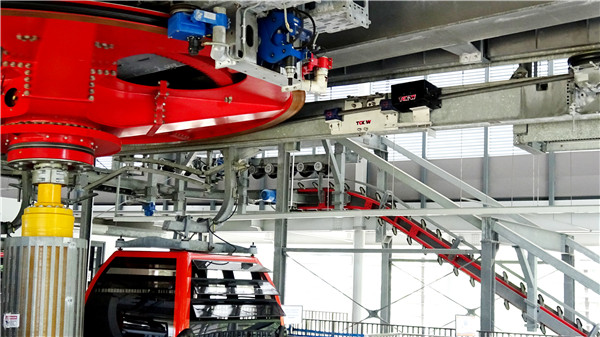

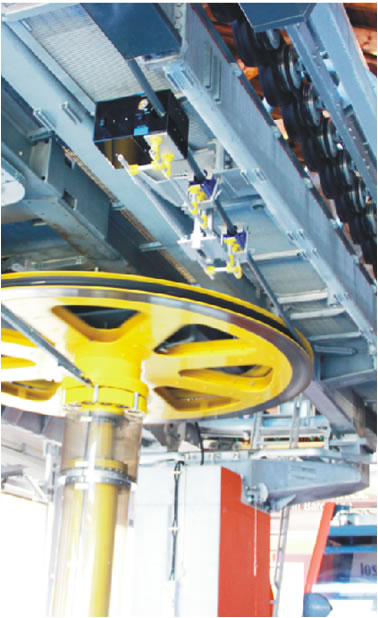

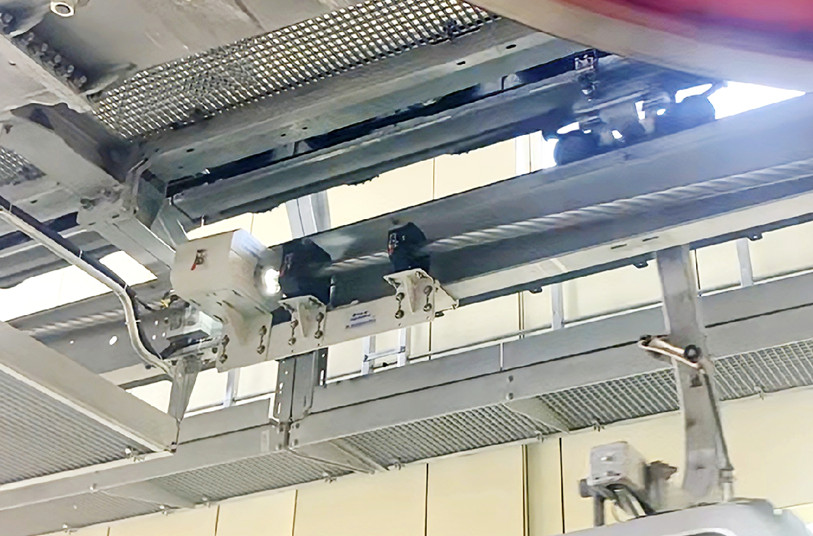

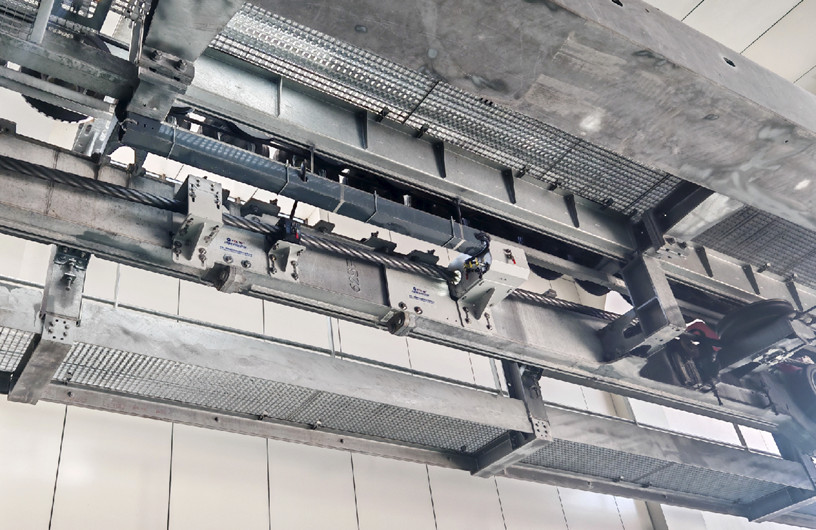

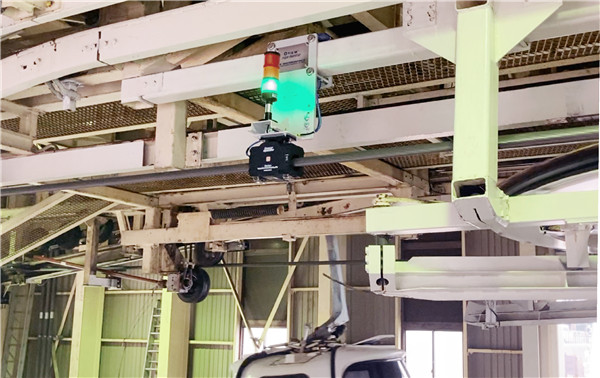

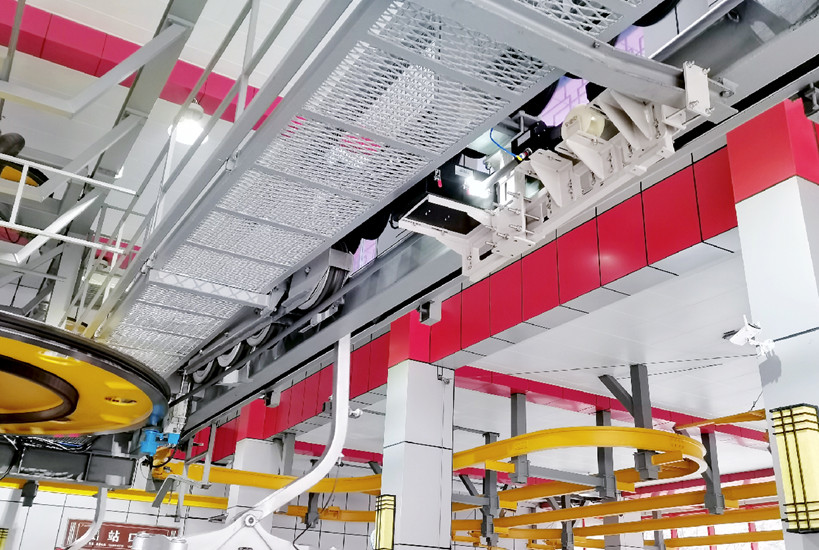

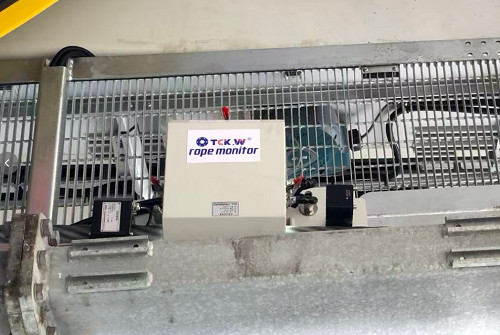

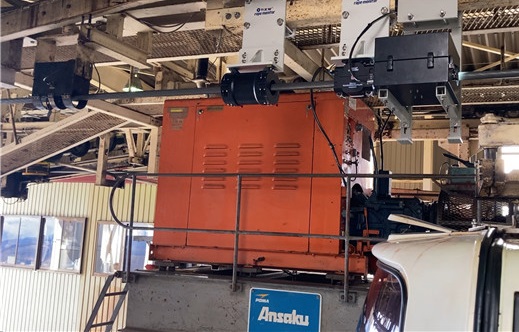

索道钢丝绳智慧检测专家系统— 应用现场

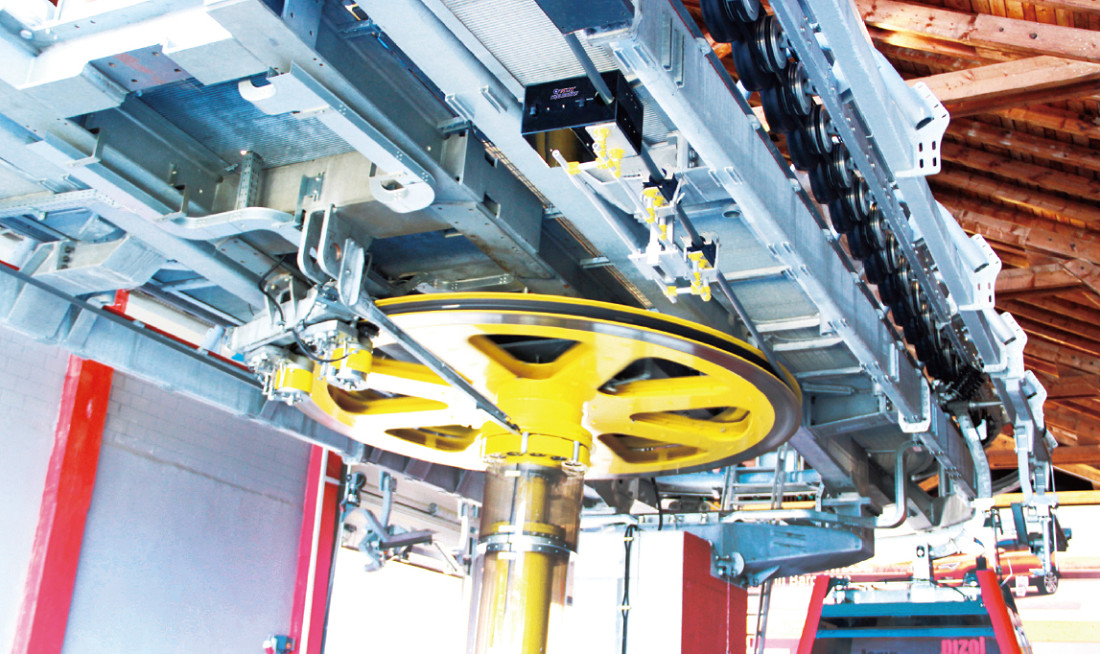

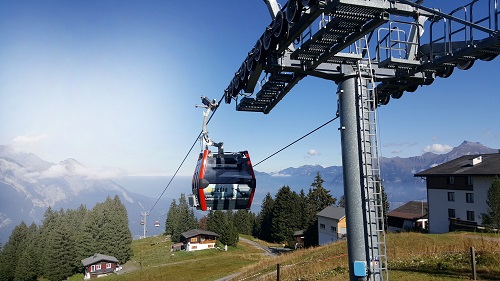

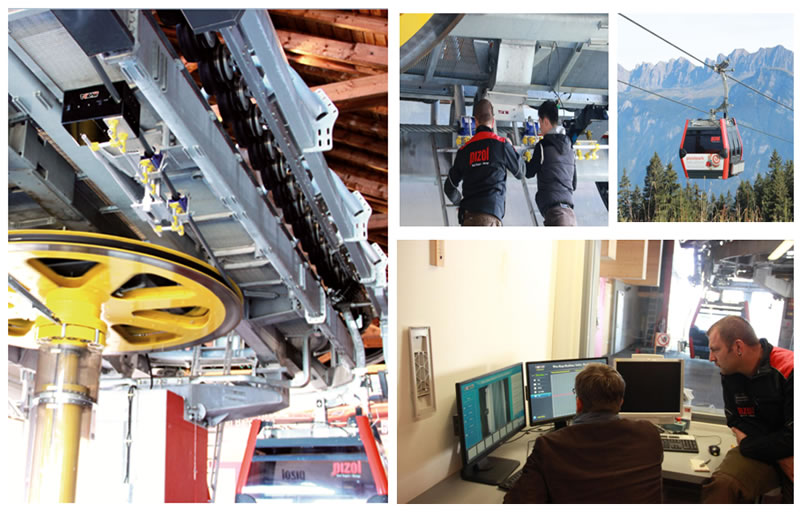

瑞士PIZOL索道 —— 转载《中国质量报》对TCK.W技术的报道

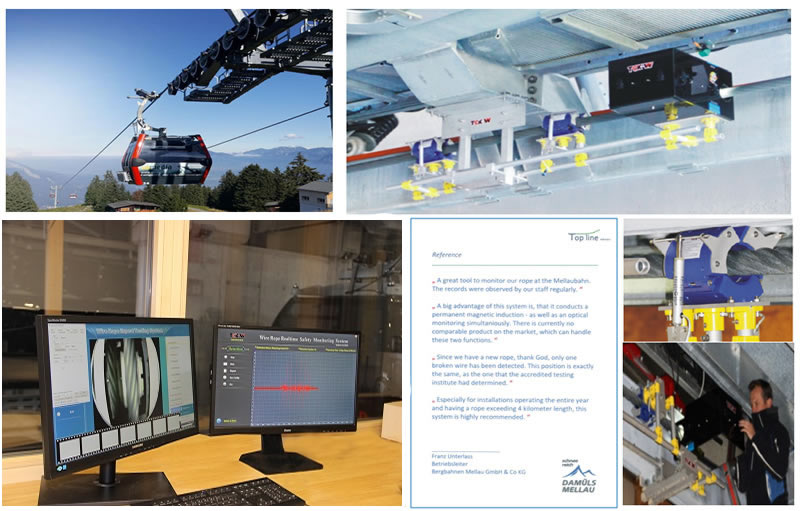

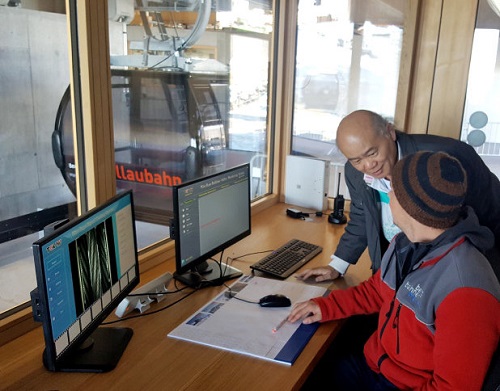

奥地利MELLAU索道—— 转载《科技日报》对TCK.W技术的报道

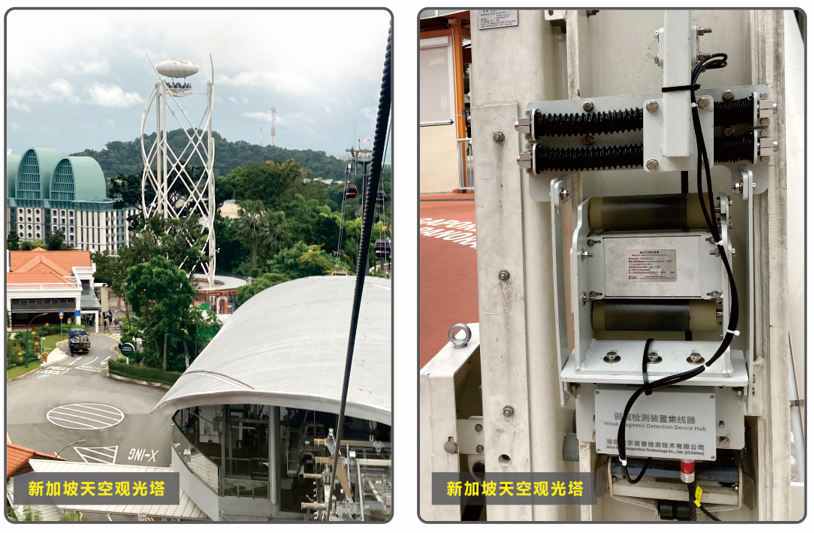

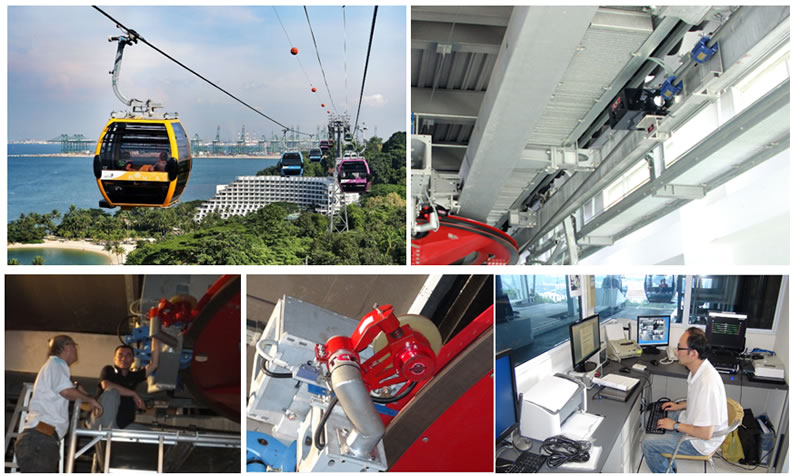

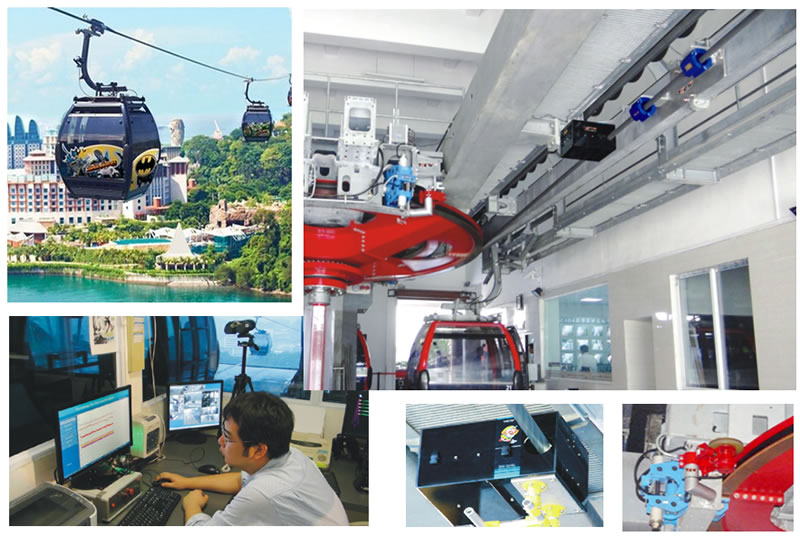

新加坡圣淘沙索道

北京八达岭长城索道 —— 转载《国际商报》对TCK.W技术的报道

新加坡花柏山索道
