  一、产品简介

  电梯钢丝绳是电梯设备中十分重要的“高危构件”,其安全状况直接关系到乘客的生命安全。长期以来,由于缺少科学可靠的检测设备,电梯钢丝绳的安全监控始终是电梯安全管理中的“盲点”,甚至成为危及乘客生命安全的重大“危险源”。

  我公司将世界上最先进的弱磁检测技术应用于电梯曳引钢丝绳的无损探伤,有效地解决了困扰电梯安全管理的重大难题。

  TCK.W型电梯钢丝绳探伤仪,实现了高科技、实用性与微型化的完美结合。采用巡回检测方式,通过与笔记本电脑的串口对接,实现人机数据交换。

  TCK.W型电梯钢丝绳探伤仪操作十分简单,可以对密集排列的多条钢丝绳同时进行检测,检测结论清晰可靠。为电梯钢丝绳运行提供了安全的高科技保障,是目前世界上最先进的电梯钢丝绳检测设备。


  二、产品特点:

电梯钢丝绳探伤仪产品特点

1、传感器灵敏度高,仪器可靠性强:

TCK•W电梯钢丝绳探伤仪所用传感器是霍尔元件的7-25万倍;检测的准确率、稳定性、重复率、可靠性大大优于国内外同类产品的技术水平;

2、多绳同时检测,效率高

TCK•W电梯钢丝绳探伤仪能够对多条电梯钢丝绳同时进行检测,完成一部电梯钢丝绳的检测只需10-15分钟,比同类传统产品的检测效率高15倍以上;

3、体积小、重量轻

TCK•W电梯钢丝绳探伤仪检测体重量不大于2.9Kg;

4、操作简单,使用方便

只需扳动检测体上的搭扣即可实现在线装卡或离线解锁。良好的人机界面,交互式操作让使用者一目了然;

5、使用范围广

TCK•W电梯钢丝绳探伤仪配备的分析软件不仅能满足普通用户的检测需求,而且可以为专业人士提供分析方法、手段;

6、传感器使用温度范围大

-20℃ ~+55℃;传感器使用的相对湿度:≤95%RH;不产生温漂现象。


三、系统功能

  1.本仪器可定量检测钢丝绳内外部的断丝、磨损、锈蚀、疲劳等各种损伤,评估被测钢丝绳的剩余承载能力、安全系数和使用寿命;

  2.本仪器可适应电梯钢丝绳的排列特点,对多根钢丝绳进行同时检测;

  3.本仪器设有检测实时声音报警功能;

  4.本仪器设有自动标定功能,确保检测结果真实、准确;

  5.本仪器设有故障自诊断功能,确保设备可靠运行;

  6.本仪器采用简约设计,线性逻辑滚动界面切换,提示性人机对话;智能化内嵌程序,操控简易便捷;

  7.本仪器与便携电脑连接,配置专用处理软件。检测数据分析、显示、储存、打印、建档等处理一次完成;可实现即时查阅检测数据、波形图表、分析报告等检测结果;

  8.本仪器配备符合国家标准的专用高性能锂聚电源,随机循环充电,使用寿命长;

  9.本仪器检测体选用高强度、耐腐蚀有机绝缘工程材料,确保各种工况条件不产生漏电、短路导电、野外雷击触电等意外伤害;

  10.本仪器通过电磁兼容安全CE认证,无电磁环境污染,不干扰工况现场其它电子、通讯设备的正常工作;

  四检测流程:


五、规格参数

电梯钢丝绳探伤仪规格参数
1.规格型号:TCK•W–DT1622 /DT180/DT2302.适用绳径:8mm~16mm;根数:1~8根
3.同步监测电梯排绳宽度:<130/180/230mm4.安全检测绳速范围:<3m/s

5.探伤仪尺寸:DT1622 (252mmX207mmX125mm)

DT180(定制),DT230(定制)

6.探伤仪净重:<2.9Kg
7.伤点位置准确率:>98%8.损伤当量不确定度:±0.5%
9.(重要)损伤实时检出率:>100%10.(轻度)损伤实时检出率:>90%
11.技术扩展性:可以根据用户要求定制12.传感器工作环境:温度: -20℃~55℃;湿度:≤95%RH
13.防尘防水等级达到:IP67

六、检测报告

软件简介

针对电梯行业应用模式,威尔若普电梯专用钢丝绳安全监测管理系统V1.0具备:检测数据的综合分析与运算、数据表格/拟合曲线/统计图表多重预置、系统自检及故障处置警示等强大技术功能,是电梯维保公司及电梯用户有力的安全助手。

检测报告

查询界面检测曲线界面
DT 查询界面.jpgDT 检测曲线界面.jpg
损伤序列界面
统计界面
DT 损伤序列界面.jpgDT 统计界面.jpg
主界面
DT 主界面.jpg

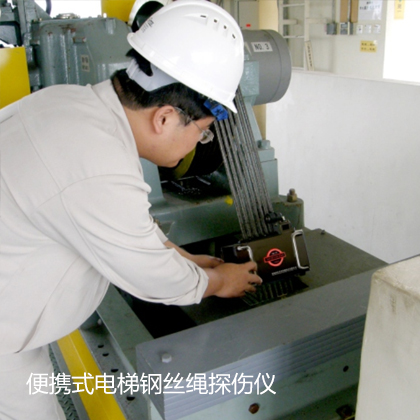

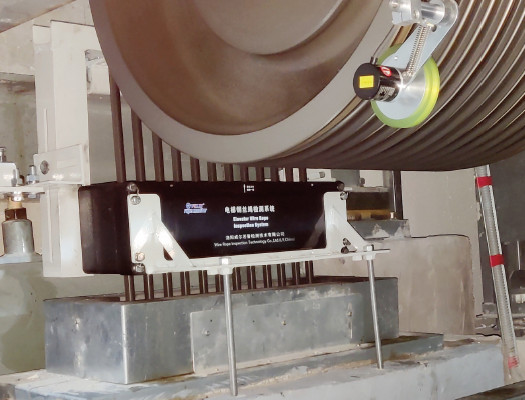

电梯连排钢丝绳探伤仪— 应用现场

说明:获取详细的技术资料请您在下面的留言板提交您的信息,工作人员确认之后会与您联系,并将资料发送到您的邮箱。

*
*
