目录

一、产品简介

  TCK.W便携式钢丝绳探伤仪

  科学上的重大创新必然导致技术上的重大突破。便携式钢丝绳探伤仪检测小于为2㎏,为传统探伤设备的1/6-1/25;传感器灵敏度最高可达5v/mT,比传统探伤仪灵敏度高700倍以上;传感器与被测物体距离10-30㎜,实现了非接触式宽距检测,不受钢丝绳油垢、一般翘丝和运行速度影响,检测通过能力极强;独特的自解锁功能,确保设备在检测过程中安全;人性化的界面设计使得操作十分便捷。便携式钢丝绳探伤仪完成检测后可即时随机查阅检测数据、波形图表、分析报告和数字化检测结果,连接打印机可及 时打印出规范格式的检测报告,为用户提供安全使用与合理更新的科学依据。

  国际领先的检测技术

  便携式钢丝绳探伤仪,能够通过对在线钢丝绳内、外部断丝、磨损、锈蚀、疲劳等各种损伤导致的实际承载金属有效截面积损失率的定量检测,正确评估被测钢丝绳的剩余承载能力和使用寿命,为用户提供符合相关标准和规范要求的安全使用与合理更新的科学依据,是有效预防断绳事故、合理降低用绳成本和科学提高运行效率的高科技保障。


  三大创新 两大突破

  弱磁检测技术,是我国科学家成功发现空间磁场矢量态势的变化和运动规律,在钢丝绳检测领域建树的重大创新成果。这项中国创造的弱磁检测技术集中表现为三大创新和两大突破,正是基于这三大创新成果,我公司才一举攻克了困扰世界无损探伤界整整一百年的两大检测难题

三大创新和两大突破两大检测难题
1、创立"空间磁场矢量合成"新原理;1、对钢丝绳各种损伤的定量检测;
2、发现"弱磁检测"新方法;2、正确评估钢丝绳剩余承载能力和使用寿命。
3、发明"弱磁感知传感器"新技术。

bx2 - 副本.jpg


  一流的企业做标准

  我公司参与制定的中国第一部、也是世界第一部带有判定规则的钢丝绳检测标准,中华人民共和国煤炭行业标准MT/T970-2005《钢丝绳(缆)在线无损定量检测方法和判定规则》,已由国家发改委发布执行。该标准的技术等级远远高于美国及欧洲发达国家的标准,而标准所依据的技术基础就是W弱磁检测技术。这部标准的出台,标志着我国钢丝绳检测技术处于国际领先水平。

二、功能特点

携式钢丝绳探伤仪系统功能

  1.本仪器可定量检测钢丝绳内外部断丝、磨损、锈蚀、疲劳、变形等各种损伤,评估被测钢丝绳的剩余承载能力、安全系数和使用寿命;

  2.本仪器可在检测中实时声音警示功能;

  3.本仪器可在线自动标定,确保检测结果真实、准确;

  4.本仪器可配有故障自诊断功能,确保设备可靠运行;

  5.本仪器采用仪器仪表一体化设计,工作时无需任何电、线缆连接;

  6.本仪器检测体内套与被测钢丝绳表面间距20-30mm,采用导向轮与被测钢丝绳相对运动设计模式,检测时钢丝绳通过能力一般不受钢丝绳变形、油泥、污垢、翘丝等卡阻因素的影响,适合各种恶劣工况环境的检测;

  7.本仪器具有扳机式自动解锁功能,检测时遇到严重翘丝卡阻等危险情况时可实现紧急解锁,确保人机安全;

  8.本仪器采用简约型仪表键面设置,线性逻辑滚动式界面切换,提示性人机对话,智能化内嵌程序运作,操控简易便捷;

  9.本仪器检测完成后可即时随机查阅检测数据、波形图表、分析报告和数字化检测结果,连接打印机可及时打印出规范格式的检测报告;

  10.本仪器配有符合国家标准的高性能锂聚合电池电源,可随机循环充电使用;

  11.本仪器检测体选用高强度、耐腐蚀有机绝缘工程材料,确保各种工况条件下不受漏电、短路导电、野外雷击触电等意外伤害;

  12.本仪器电磁兼容安全达标通过CE认证,无电磁环境污染,不干扰工况现场其他电子、通讯设备的正常工作;

  13.本仪器具有防水、防尘、耐油、防潮功能。


便携式钢丝绳探伤仪产品特点
1.检测精度高、分辨率强、检测结果准确

我公司独创的"窦氏元件" 传感器的灵敏度高于传统传感器700倍以上,且分辨率极强,能够全息定量检测钢丝绳在各种工况条件下的实际损伤;

2.性能稳定

便携式钢丝绳探伤仪的检测性能十分优良,对钢丝绳内外部各种损伤导致的有效金属截面积损失当量的不确定度为:±1%;

3.集成化

便携式钢丝绳探伤仪集状态巡诊模块、数字化自动标定模块、"鹰眼"检测模块、信噪品质模块、信息保真模块、抗干扰模块等高科技手段为一体,形成了独特、高效、可靠的检测能力;

4.检测数据处理便捷

便携式钢丝绳探伤仪可在真实的获取钢丝绳原始损伤信息的前提下,通过计算机处理软件对数据进行分析处理,从而得出对被测钢丝绳使用状态的准确判断。它不仅可以实现在线检测的过程显示,即时打印检测结果,而且可与PC机进行有线的数据交换;

5.体积小、重量轻

便携式钢丝绳探伤仪,检测体重量小于2kg,仅为各国同类产品的1/6-1/20,使用起来极为轻便灵巧;

6.适用性强

便携式钢丝绳探伤仪适用于各种复杂工况的钢丝绳检测,不受经验、技能、温度、速度、噪声、淋水、翘丝、油污等因素的影响

7.检测结果准确

便携式钢丝绳探伤仪能够通过对在线钢丝绳的内外部断丝、磨损、锈蚀、疲劳等各种损伤导致的实际承载金属有效截面积损失率的定量检测,正确评估被测钢丝绳的剩余承载能力、安全系数和使用寿命。

三、规格参数

 技术参数
1.传感器灵敏度:≥1.5V/mT2.损伤当量不确定度:±1%
3.定位准确率:≥98%4.最高检测速度:20米/秒
5.有效响应时间:≤0.3ms

6.手持检测安全速度:≤2m/s

7.宽距检测,检测过程钢丝绳不接触检测探头腔

8.传感器工作场强:< 20mT

9.工作电压:DC 5V

10.工作电流:230mA

11.传感器工作环境:温度:-20℃~55℃;湿度:≤95%RH

12.检测完成即可进行数据检索和结果查询。

13.重量:≤3KG

14.防尘防水等级达到:IP57

损伤检测准确率
超限损伤检出率:100% (断绳事故的重大隐患应根据相关标准要求换绳,损伤量值达到钢丝绳有金属截面积的10%以上)

严重损伤检出率:100% (应严密关注的安全隐患,损伤量值达到钢丝绳有效金属截面积8%~10%)

较重损伤检出率:100% (安全隐患,损伤量值达到钢丝绳有效金属截面积的6%~8%)

中度损伤检出率:>98% (尚不影响安全的一般隐患,损伤量值处于钢丝绳有效金属截面积的4%~6%)

轻度损伤检出率:>90% (不影响安全,损伤量值处于钢丝绳有效金属截面积的2%~4%)

轻微损伤检出率:>75% (无需关注,包含钢丝绳的不均匀度、内部焊点、填充丝,量值小于钢丝绳有效金属截面积的2%)

产品规格
产品类别产品型号
通用绳径(mm)
通用便携型TCK•W-BX36--16
TCK•W-BX312--24
TCK•W-BX4010--26
TCK•W-BX5520--42
TCK•W-BX6536--52
TCK•W-ZN164216--42
TCK•W-ZN366836--68
特制机定制

  TCK.W-BX钢丝绳损伤定量检测系统分析软件

  1、威尔若普W-BX钢丝绳损伤定量检测系统(下位机)嵌入式专业软件

  安装于钢丝绳检测仪内,辅助实现在线检测过程中检测基准的标定、实时信号采集、数据存储、预处理、信息检索、内存管理和仪器自检。



2.威尔若普W-BX钢丝绳损伤定量检测系统分析软件

  用于检测数据的处理,辅助实现数据传送、曲线分析、表格化管理、显示打印、存储建档。计算机终端:图(2),图(3)


四、检测报告

便携式钢丝绳探伤仪每次检测完成后,无需进行人工分析,只需连接PC机及打印机,即可随时打印出分析结果的检测报告。

MRT检测主报告损伤分级统计图




损伤序列表 钢丝绳当前状态弱磁检测

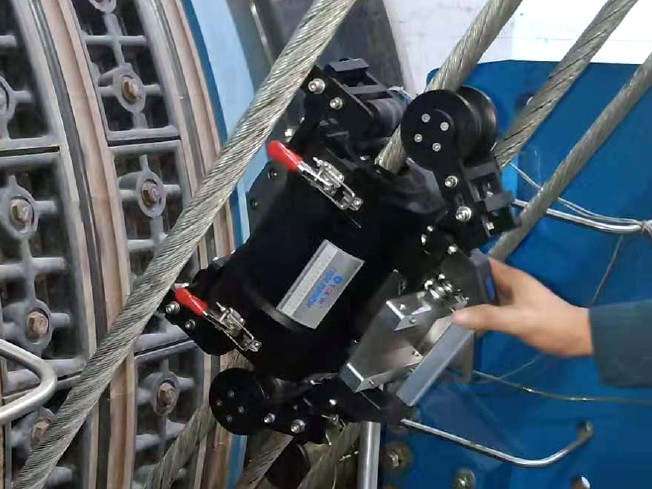

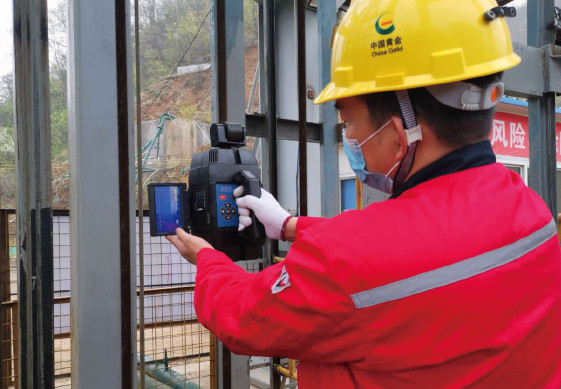

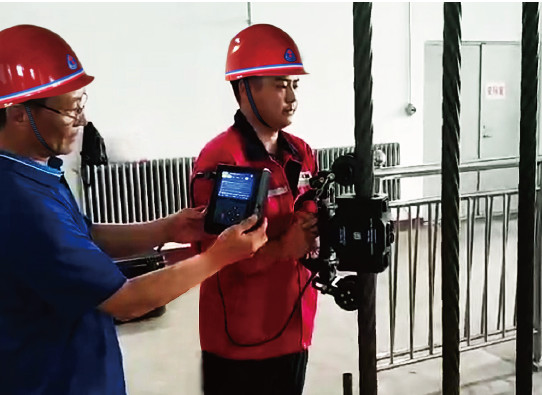

智能型钢丝绳探伤仪—应用现场

煤炭行业钢丝绳探伤仪—应用现场

港口行业钢丝绳探伤仪—应用现场

石油行业钢丝绳探伤仪—应用现场

索道行业钢丝绳探伤仪—应用现场

起重机行业钢丝绳探伤仪—应用现场

船舶行业钢丝绳探伤仪—应用现场
