TCK.W-BX系列钢丝绳探伤仪的主要功能

TCK.W-BX系列钢丝绳探伤仪的主要功能

1.功能

(1)通过独有的“TCK.W高灵敏窦氏传感器”探伤模块准确探测钢丝绳内外部断丝、磨损、锈蚀、疲劳、压伤等各类损伤导致的钢丝绳载荷面积的损失百分率

(2) 通过行程计量装置记录测程

(4) 通过键膜实现探伤操作

(5) 通过液晶屏实时显示探伤过程与结果

(6)通过通讯串口与终端PC机连接,进行数据传输


2.结构:可分为以下几部分

机械部分:主体、开合机构、防护端盖、随动导向轮(组)、紧急解锁孔

探伤单元:行程计量装置     键膜     液晶显示屏

处理系统:32位工业CPU    通讯串口

电源路径:TCK.W-锂电池


第一部分:机械部分

各部分内容及主要功能与TCK.W-BX系列磁化仪相同,不再赘述。

第二部分: 探伤单元

传感器模块(在仪器内部)  行程计量装置     键膜    液晶显示屏


(1)传感器模块(在仪器内部)

作用:信号的标定与提取

型号:TCK.W-JC5400

(2)行程计量装置

作用:信号的空域采样及位置计量。

由编码器和支架组成。

(3)表贴式键膜

实现探伤操作

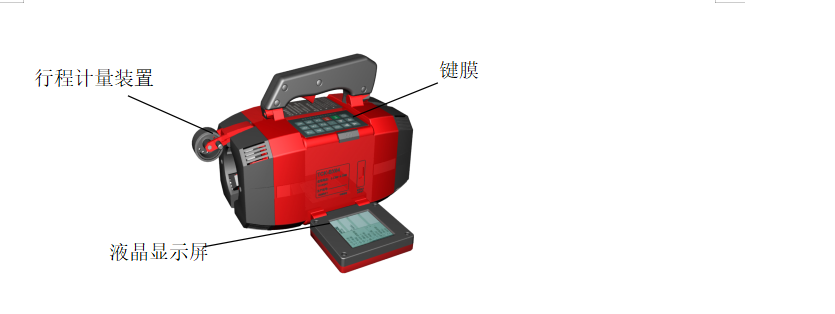

主要组成部分如图所示

(4)液晶显示屏

实时显示探伤过程
